Información Básica.
Descripción de Producto
Sección transversal de crimpado Terminal Equipo Analizador de sistema de análisis de cortante cruz
| El modelo | WL-SE3 |
| Análisis de sección transversal de la terminal | Japón importó segmentless sistema óptico zoom |
| Total video ampliación | 30~312X |
| Gama del cable Applivable | 0.01~33mm2 |
| Fuente de alimentación | 100~240V, 50/60Hz |
| Sistema de imágenes | Sistema de vídeo HD de la industria japonesa de 5 millones de |
| Especificaciones de la hoja de corte | Φ150X0.5mm(importados de Alemania, delicado y duradero) |
| Papel de lija abrasiva | 1200# |
| Montaje estándar | 0.01-33mm2 |
| Profesional de alta precisión de la regla de referencia | 0.01/10mm |
| Corrosión Terminal | Limpieza de líquido (5S realizado). |
| Fuente de iluminación | Todos los dispositivos de iluminación LED ajustable blanca |
| Dimensiones | W500XD350XH350 |
| Función | La precisión de corte automático integrado y equipos de molienda, Motor alemán 0~4000rpm de regulación de velocidad continuo, profesionales Sección transversal de la terminal de la sección de software de análisis-MS con cifrado Bloquear y CD |
| El modelo | WL-SE4 |
| Análisis de la sección terminal | Japón importó segmentless sistema óptico zoom |
| Total video ampliación | 30~312X |
| Gama del cable Applivable | 0.01~50mm2 |
| Fuente de alimentación | 100~240V, 50/60Hz |
| Sistema de imágenes | Sistema de vídeo HD de la industria japonesa de 5 millones de |
| Especificaciones de la hoja | Dia.110X0.5mm(importado de Alemania, delicado y duradero) |
| Papel de lija abrasiva | 1200# |
| Montaje estándar | 0.01~50mm2 |
| Categorías especiales. | Regla de referencia de alta precisión 0.01/10mm |
| Corrosión Terminal | Limpieza de líquido (5S realizado). |
| Fuente de iluminación | Todos los dispositivos de iluminación LED ajustable blanca |
| Dimensiones | W500XD350XH350 |
| El modelo | WL-SE5 |
| Sistema de control | Adoptar el japonés Mitsubishi controlador PLC - SBL |
| Rango de corte del módulo | 0.13 ~6,00 mm2 |
| La velocidad de girar | 2800 rpm del motor (importado de Alemania) |
| Velocidad de corte | 2 mm/seg. |
| El diámetro interior de la rueda de corte | 21.7 mm, OD:105 mm de espesor: 0,5 mm (importado de Alemania, delicado y duradero) |
| La velocidad del módulo de esmerilar | 2800 rpm del motor (importado de Alemania) |
| Eje Z poco margen de afinación | 0.00~5,00 mm |
| Papel de lija especial OD. | 100 mm. |
| Cambio de eje-X | El japonés Panasonic servomotor. |
| Electrólisis parcial Eclipse | Hasta 6 mm2 |
| Tiempo de la electrólisis | 5~30 seg. |
| La ingestión de la imagen | Alta calidad, baja distorsión instrumento óptico ocular de 10x |
| Ampliar varios | 0,75x, 1x, 1.5x, 2,0X, 2,5, 3,5 x 4,0 x 3,0 x,,, 4,5X 5,0X,(0,5) tecnología de cambio de posición atascada |
| El tono de dientes varios | 0,75x, 1x, 1.5x, 2,0X, 2,5, 3,5 x 4,0 x 3,0 x,,, 4,5X 5,0X,(0,5) tecnología de cambio de posición atascada |
| Rango de observación | 1.2~8.2 mm(dirección del eje X) |
| La característica de observación 1 | Ultra brillante fuente de luz LED blanco puede ser controlada infinitamente |
| La característica de observación 2 | X Y Z-axis plataforma móvil con un poco tuning |
| Gama | +/- 6 mm (Tridimensional) |
| El análisis y el registro de archivo | Sistema de vídeo HD de la industria japonesa de la cámara de 3 megapíxeles, USB 2.0, y en la sección de software de ms |
| La certificación de herramientas | Herramientas de medición mejorada, incluyendo las relaciones de compresión han sido certificados en el Automotive/aparato doméstico/industria de TI |
| La tensión y watt | 220 VCA, 50Hz, 300 W |
| El peso | 30kg. |
| Dimensiones | 490 mm (L) x 340 mm (W) x 340 mm (H) |
Características:
SE3 Sistema de Análisis de sección transversal de la Terminal (Todo en uno tipo/modelo integrado)
El analizador de sección transversal de la terminal está diseñada para detectar la calidad de la terminal de crimpado. Incluye los siguientes módulos: sujeción terminal, corte y molienda, corrosión limpieza, la sección transversal de la adquisición de imagen, la medición y análisis de datos, generar informes de datos. Sólo se tarda unos 5 minutos para completar la cruz-setion análisis de un terminal.
-
Se utilizan principalmente para las pruebas de la sección transversal de la terminal después del engastado
-
Exquisita y portátil en la estructura, diseño y fácil de manejar.
-
Instrumentos ópticos de alta calidad con baja distorsión y el módulo de captura de imágenes
-
Instrumento óptico con dispositivo de protección de seguridad, y fácil para el transporte
-
Módulo de corte automático, con el módulo de molienda de alta velocidad con el ajuste fino
-
Se genera automáticamente el resultado de pruebas del software
Sistema de Análisis de sección transversal de crimpado permite la creación de crimpado de alta calidad de las imágenes de corte transversal en una fracción del tiempo necesario con métodos "convencionales". El sistema está compuesto de componentes modulares que pueden combinarse según sus necesidades individuales.
-
La sección transversal de la terminal totalmente automático Analyzer es un equipo de detección y análisis de precisión desarrollado especialmente para la inspección de calidad del mazo de cables de la industria.
-
El engarce del sistema de análisis transversal se compone de corte y la molienda de equipo óptico integrado, muestreo, la limpieza de la corrosión, la sección transversal del sistema de adquisición de imagen, el mazo de cables el terminal del sistema de medición y análisis de imagen importados de Japón.
-
La última tecnología patentada, corte y molienda se terminó en una sola vez, que garantice plenamente el requisito de la planeidad de la terminal.
-
El completo sistema de inspección puede completar el proceso el análisis de una terminal en 3 minutos, lo que mejora notablemente la velocidad de la inspección de calidad de la sección terminal.
-
El funcionamiento es sencillo, cómodo y rápido. Japón adopta la adquisición de imágenes de alta definición de sistema y garantiza una medición precisa análisis para proteger su producción.
-
Completamente automática de precisión de corte automático integrado y equipos de molienda, el alemán de motor, eje X y eje de control de la carrera con el japonés Panasonic servomotor.
-
Adoptar el japonés Mitsubishi controlador PLC. Professional Software de análisis de la sección de terminal con bloqueo de cifrado y CD
Este equipo de medición portátiles professioanlly diseñado para garantizar el mazo de cables de alta calidad para la industria. Tomará 3-5 minutos para ir a través de procedimientos como la incisión, la erosión, el procesamiento de imágenes de corte transversal de análisis, pruebas, registros y así sucesivamente. Mejora la calidad inspección de la velocidad de la sección transversal de la terminal greatl
-
La sección transversal de la terminal portátil de precisión Analyzer es un equipo de detección y análisis desarrollados especialmente para la inspección de calidad del mazo de cables de la industria.
-
El engarce del sistema de análisis transversal se compone de corte y la molienda de equipo óptico integrado, muestreo, la limpieza de la corrosión, la sección transversal del sistema de adquisición de imagen, el mazo de cables el terminal del sistema de medición y análisis de imagen importados de Japón.
-
Muestra rápida de decisiones y seguimiento puede hacerse con el engarce de nuestro sistema de análisis de sección transversal.
-
La combinación modular de diseño ergonómico y realizar la operación más cómodo y rápido.
-
El procesamiento y análisis de un terminal puede ser completado dentro de 5 minutos, lo que mejora notablemente la velocidad de la sección transversal de la terminal de inspección de calidad.
-
El funcionamiento es sencillo, cómodo y rápido. Japón adopta la adquisición de imágenes de alta definición de sistema y garantiza una medición precisa análisis para proteger su producción.
-
Microscopios de alto rendimiento y un software especial para medir la longitud y área de calcular de forma sencilla y correctamente.
-
Al observar los objetos en alta definición, puede generar en posición vertical espacial tridimensional de imágenes con un fuerte sentido de imágenes estereoscópicas, clara y clara y amplia la imagen.
Embalaje y envío:
Para pequeños y ligeros y los productos envasados en cajas de cartón para grandes y pesadas bolsas de productos de madera
Mostrar producto:
Es el SE3 Sistema de Análisis de sección transversal de la Terminal (Todo en uno tipo/modelo integrado)
Su sistema de análisis se4 de sección transversal de crimpado (automático)
Pero no incluyen el contador/escritorio al envío

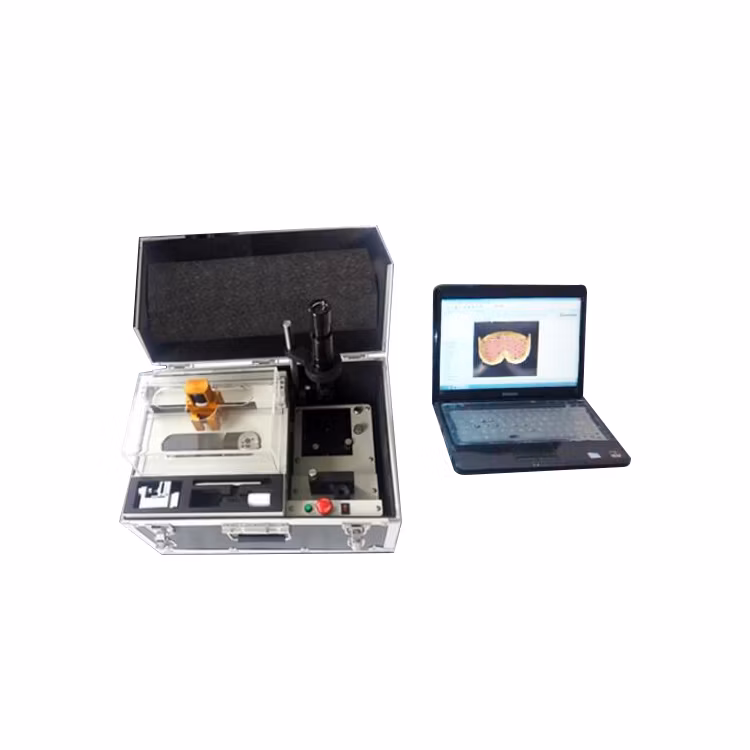

SE5 Portable de la cruz de crimpado equipo analizador de seccionamiento (fácil de llevar a cabo)

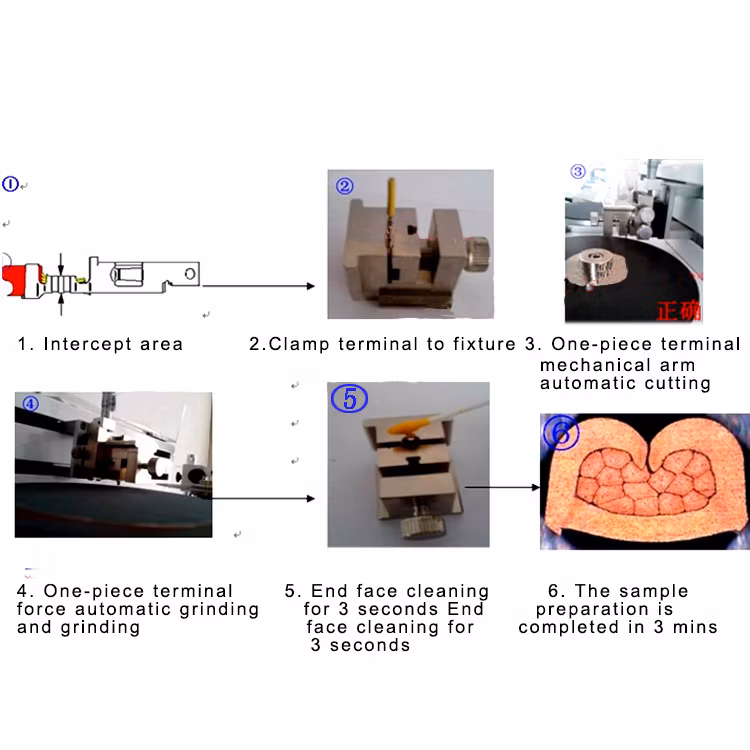

Procesamiento de muestras de la máquina:
FAQ:
| 1.Cómo ordenar? |
| Póngase en contacto con mi correo electrónico para más detalles, puede realizar un pedido directamente con nosotros O a través de internet alibaba transcation tras la confirmación. |
| 2.Lo que sus condiciones de pago? |
| Aceptamos la orden de aseguramiento de comercio, T/T,L/C, de Western Union, Paypal... |
| 3.¿Cuánto tiempo el tiempo de producción? |
| Por lo general 3~7 días, si no hay modelo personalizado u otro tipo de solicitud será ajustado. |
| 4.cómo empaquetar los productos? |
| De pequeño tamaño, la máquina, vamos a paquete estándar de punto muerto de cartón. Máquina de tamaño Larrge Vamos a paquete estándar en casos de madera. |
| 5.Lo que puede brindar para nosotros? |
| Nuestro servicio Ofrecemos: · Los mejores productos y precio de fábrica. |
