Información Básica.
No. de Modelo.
C90 90N
Número de estator
Monofásico
Función
Control
Protección de la carcasa
Tipo abierto
Número de polos
2
Modo de inicio
Arranque de frecuencia variable
Certificación
ISO9001, CCC, ce
Marca
sin embargo
especificación del reductor de velocidad
RV63 1:80
salida velocidad nominal
30rpm
máximo de golpes (máximo número de giros o
50circe
área máxima adaptable
fase única ac(220v/110v)±20%
frecuencia de potencia de entrada
50/60 hz
potencia de entrada
fase única ac(220v/110v)20%
entorno de trabajo temperatura
-20 grados Celsius. - 50 grados Celsius
número máximo de carreras por hora
6
modo límite
codificador absoluto
modo de autobloqueo
freno automático de engranaje
liberación manual
cadena de mano rápida
Paquete de Transporte
embalaje de cartón
Marca Comercial
sin embargo
Origen
China Hubei Wuhan
Código del HS
8479899990
Capacidad de Producción
100000pics/año
Descripción de Producto

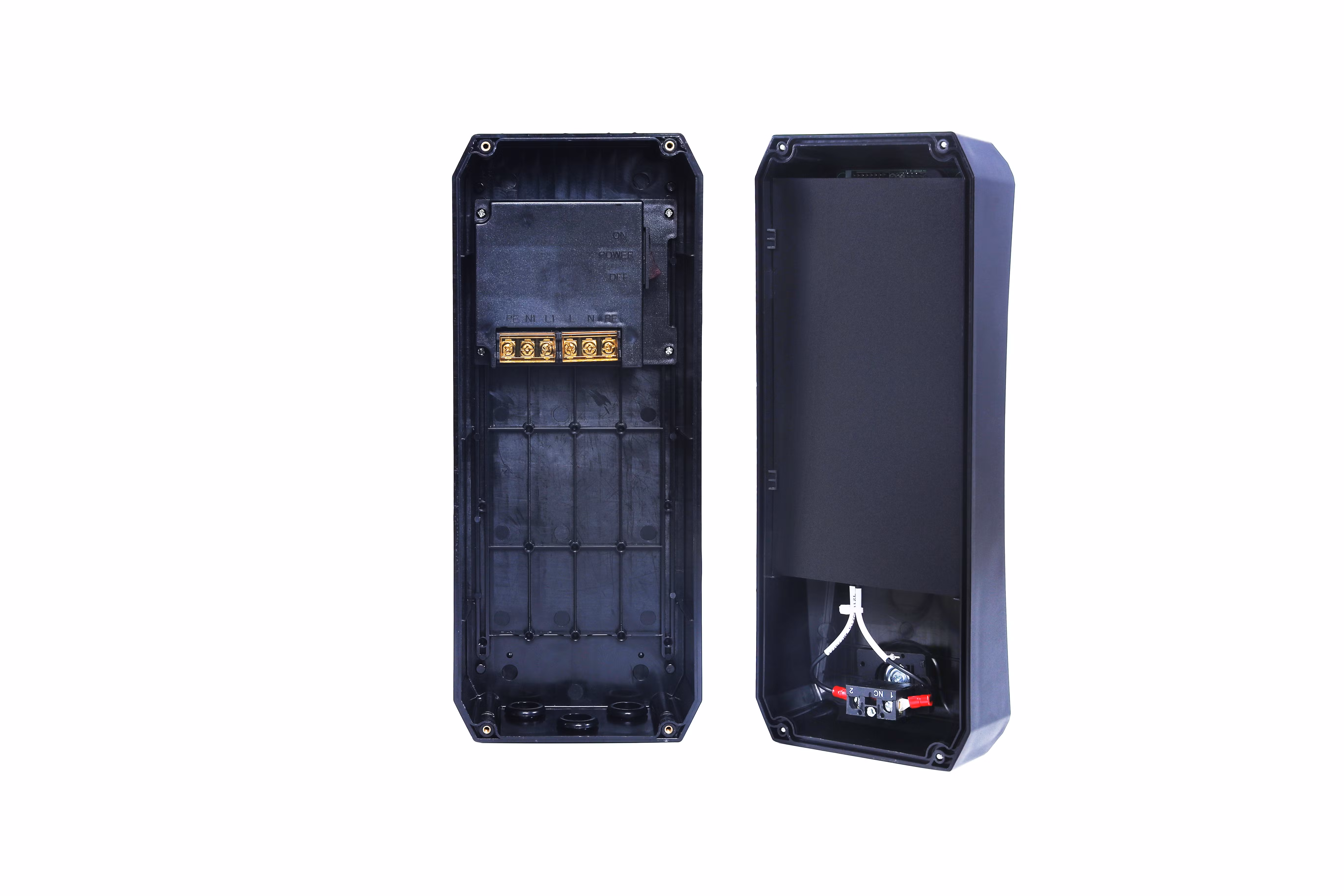

Caja de control: Experimente un rendimiento y una fiabilidad inigualables con nuestra caja de control de diseño experto, diseñada para garantizar un funcionamiento perfecto y eficiente de sus puertas industriales de alta velocidad. Modelo de configuración: Puerta industrial Modelo C90: Este modelo excepcional de vanguardia está meticulosamente diseñado para soportar las rigurosas exigencias de los entornos industriales, ofreciendo durabilidad y eficiencia excepcional.
Par nominal: Con un formidable par de 90N.M, este par garantiza una potencia inigualable y un rendimiento superior, cumpliendo con los estándares más altos para sus aplicaciones industriales.
Pantalla: Equipada con una pantalla LCD fácil de usar, mejora la comodidad al admitir tanto el idioma chino como el inglés, agilizando las operaciones para facilitar el uso y mejorar la intuición.
Grupo de motores: Este grupo de motores, que sirve como la potencia dinámica para sus puertas industriales, está diseñado para un rendimiento excepcional y una larga duración.
Modelo de configuración: Puerta Industrial Modelo C90: Este modelo integra perfectamente ingeniería avanzada con diseño innovador, específicamente adaptado para satisfacer las diversas necesidades del sector industrial.
Potencia de entrada: Funciona de forma impecable en monofásica AC200-240, ofrece una funcionalidad consistente, fiable y robusta para satisfacer sus necesidades de energía industrial.
Longitud de línea estándar: Con una longitud estándar versátil de 9M, proporciona la flexibilidad necesaria para la instalación en una variedad de configuraciones industriales.
1.Diagrama de línea de tamaño de la caja de control de puertas industriales: Con precisión y detalle, este esquema le guía perfectamente a través del proceso de instalación, asegurando facilidad y precisión.
2.Diagrama de línea de tamaño de la unidad eléctrica de la puerta industrial: Completo y claro, este diagrama está diseñado para facilitar la instalación directa y la integración perfecta.
3Industrial Guía de especificación/aplicación de la serie Door: Este es su recurso integral para comprender las especificaciones detalladas y las diversas aplicaciones de nuestra serie de puertas industriales.
| Parámetros básicos | Modelo C90 |
| Par nominal de salida | 90N.m |
| Potencia del motor | 1100W |
| Especificaciones del reductor | RV63 1:80 |
| Velocidad nominal de salida | 30 rpm |
| Área de adaptación máxima | 40 |
| Potencia de entrada | Monofásica AC200-240 |
| Potencia de entrada | Frecuencia 50/60Hz |
| Corriente de entrada | 10A |
| Giros límite máximos | 40 |
| Grado IP del motor | IP54 |
| Longitud de la cremallera de mano | 8m (la más larga se extiende hasta 8m) |
| Longitud de línea estándar | 9m |
| Temperatura del entorno de trabajo | -20 ºC-50 ºC |
| Número máximo de carreras por hora | 6 |
| Características | |
| pantalla de visualización | Pantalla LCD (chino e inglés) |
| Modo límite | límite electrónico |
| Función de arranque lento y parada lenta | estándar |
| Función de autoprueba | estándar |
| Recordatorio de mantenimiento activo | estándar |
| RS485 comunicación | opcional |
| Varios modos de funcionamiento | eléctrico/marcha lenta/cremallera de mano |
| Funciones del panel de control | |
| Ajuste de la velocidad de apertura de la puerta | regulación de velocidad progresiva |
| Ajuste de la velocidad de cierre de la puerta | regulación de velocidad progresiva |
| Ajuste del intervalo de desaceleración de apertura | |
| Ajuste del intervalo de desaceleración de cierre | |
| Tiempo de retardo de cierre automático de puertas (segundos) | prohibido -240s |
| Ajuste de altura de fallo de señal de seguridad | |
| Selección de la pantalla de estado de funcionamiento | |
| Extensiones del panel de control | |
| Consejos de avería | |
| Estadísticas de datos | |
| Consulta de fallo histórico | |
| Recordatorio de mantenimiento | |
| Funcionamiento del motor de marcha atrás | |
| Conmutación lógica de interfaz (NC/NA) | |
| Interfaz de la caja de control | |
| Entrada señal apertura manual de puertas | |
| Entrada de señal de cierre manual de puertas | |
| Entrada de señal de parada manual | |
| Apertura de puerta de inversión acción de seguridad | entrada de señal de protección |
| Entrada de señal de puerta | |
| Entrada de parada de emergencia | |
| Salida de relé programable | 2 grupos |
Industrial K Fast Door C90: Célebre por su rápido rendimiento y construcción robusta, esta puerta está diseñada para sobresalir en los entornos industriales más exigentes.
