Información Básica.
Descripción de Producto

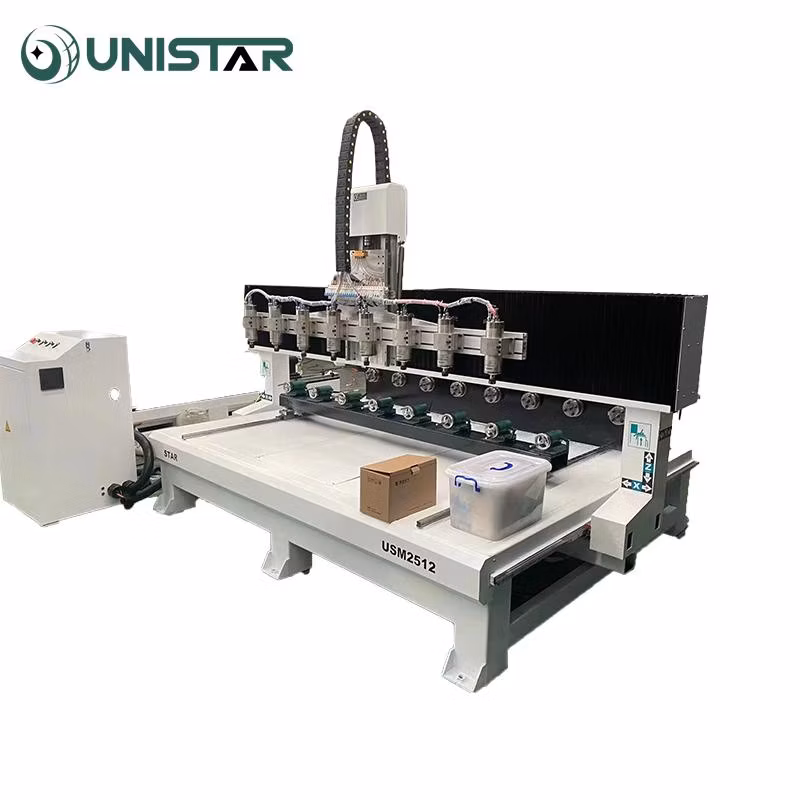

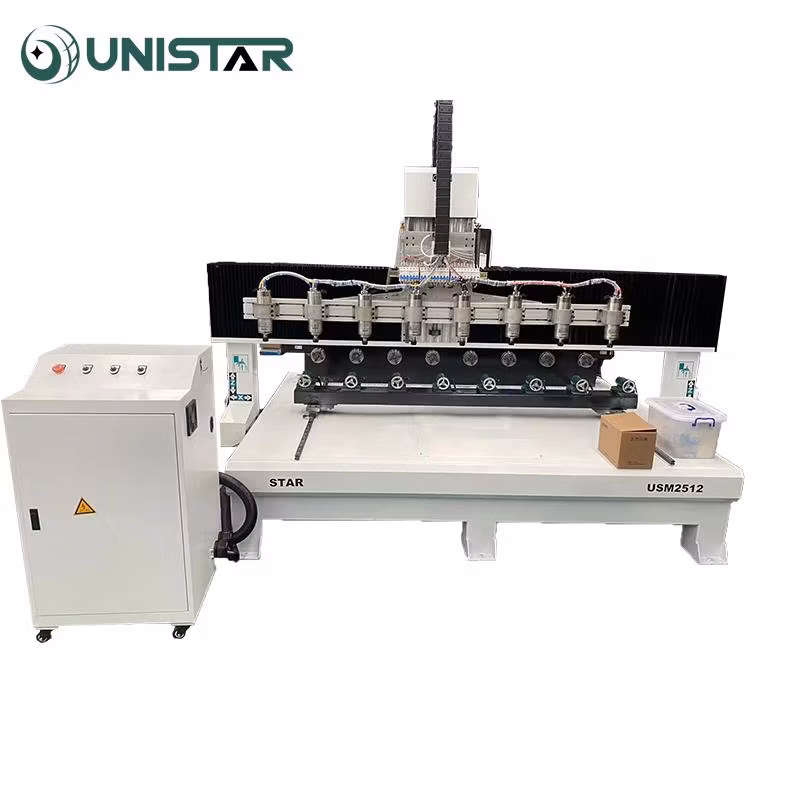

La máquina de grabado multi-cabeza es para la industria de las artes y la artesanía, muebles antiguos, muebles europeos y así sucesivamente. El tamaño del producto es pequeño, la cantidad de procesamiento es grande y el equipo es una máquina de grabado, esta máquina de grabado puede trabajar en el mismo patrón puede ser múltiples husillos al mismo tiempo, mejorar en gran medida la velocidad de procesamiento, y completar la eficiencia de trabajo de múltiples equipos al mismo tiempo. Procesamiento por lotes, la consistencia del producto es buena, de alta calidad, reduciendo en gran medida el costo de compra de equipos de producción, una máquina multiuso, económica y asequible.
Muebles
puertas de madera, armarios, placas, muebles de oficina y madera, mesas, sillas, puertas y ventanas.
Los productos de madera
buzón de voz, gabinetes de juegos, mesas de ordenador, mesa de máquinas de coser, instrumentos.
Procesamiento de planchas
Parte aislante, componentes químicos plásticos, PCB, cuerpo interior del coche, pistas de bolos,
Escaleras, tabla antibate, resina epoxi, ABS, PP, PE, PEHD y otros compuestos de carbono mixto.
Industria de la decoración
Acrílico, PVC, MDF, piedra artificial, vidrio orgánico, plástico y metales blandos como
proceso de grabado y fresado de cobre, placas de aluminio.
La industria de la publicidad
Puede grabar todo tipo de carteles, marcas, placas, insignias, regalos decorativos, medallas en relieve, etc.
Industria del molde
Puede tallar cobre, aluminio, hierro y otros moldes metálicos, así como mármol artificial, arena, plástico
tablero, tubería de PVC, madera y otros moldes no metálicos
| Nombre de los productos | Máquina de grabado de madera de 4 ejes de varias cabezas |
| Husillo | 9kW HQD cambiador de herramientas de disco eje de refrigeración de aire |
| Cuerpo de la máquina | Soldadura de estructura de acero de servicio pesado de 10 mm de grosor, lecho de servicio pesado, tratamiento a prueba de óxido templado arenado, centro de fresado de cinco lados que perfora el orificio del cuerpo de la máquina, para garantizar la alta precisión. |
| Sistema de control | Taiwán sistema de control Syntec |
| Motor y conductor | Servomotor y conductores Leadshine 1KW |
| Reductor | Reductor Shimpo |
| Inversor | Taiwang Delta inversor 11KW |
| Número de husillos | 8 |
| Transmisión | Eje X, y por bastidores helicoidales y piñones de alta precisión. Eje Z Taiwán tornillo de bola TBI (tiene buen rendimiento, larga vida, importación de taiwán ) |
| Guía de raíl | Taiwán Hiwin cuadrado guía lineal camino para el eje x,y, importación Taiwán Guía de alta calidad |
| Electricidad | Piezas eléctricas francesas Schneider |
| Interruptor limitado | Interruptor limitado OMRON |
| Sistema de aceite | Sistema de lubricación automática de aceite |
| Velocidad de desplazamiento | 60m-80m/min |
| Velocidad de procesamiento | 25m/min |
| Rpm del husillo (máx.) | 0-24000 RPM |
| Precisión de posición | ±0,02mm |
| Sensor de herramienta | Sensor de la herramienta automática |
| Sistema de recogida de polvo | 5,5kW bolsas dobles colector de polvo |
| Bomba de vacío | 7,5kW bomba de aire de vacío |
1. Los motores de husillos multi-cabeza funcionan simultáneamente, que pueden ser trabajos terminados en grandes cantidades, ahorrar mucho tiempo .
2.la velocidad de trabajo es rápida, de alta eficacia, la velocidad de desplazamiento puede ser de hasta 45-60m/min
3 . Eje y con doble motor de gran potencia, mantener la máquina a alta velocidad.
4. Todas las partes eléctricas adoptan la Marca mundialmente famosa.
5. Taiwan importación sistema de control Syntec con función multifunción
6. Tiene la función de memoria de punto de interrupción, corte de alimentación, predicción de tiempo de procesamiento, etc.
que garantiza continuar el proceso al día siguiente.
7.la máquina de 4 ejes cnc router puede hacer diferentes tallado de superficie, arco-superficie de fresado, superficie de curva
Mecanización para 4D trabajos, como artes de forma especial, puertas con doblaje o armarios. Con estructura de acero duro,
Este CNC router puede trabajar en MDF, Acrílico, madera, piedra, y algunos de metal blando, corte y grabado
En Rosewood para muebles, decoración interior.
Utilizamos el huso de aire de refrigeración 9kW HQD.es una Marca conocida.el huso se enfría por la circulación de agua, y el efecto de enfriamiento es bueno. Casi sin ruido, larga vida útil del husillo.
El inversor de Fuling, inversor en la máquina se utiliza principalmente para controlar la estrella del husillo, parar, y ajustar la velocidad del husillo.
Con tecnología digital completa y capacidad de control de alta precisión, se puede lograr un control de alta velocidad y alta precisión.
Piezas eléctricas francesas Schneider. Con excelentes propiedades eléctricas, puede lograr una transmisión de energía más eficiente y mejorar la utilización de la energía.con mejor resistencia al fuego, a prueba de explosiones y a la corrosión, Puede asegurar de manera efectiva el funcionamiento seguro y estable del equipo.adoptar normas de control de calidad estrictas de fabricación y procesos de prueba para asegurar una calidad estable y fiable del producto
Puede aplicarse a diferentes entornos de trabajo, como temperaturas altas, bajas, húmedos, etc., y la fricción y pérdida durante el funcionamiento son muy pequeñas, por lo que la vida útil es larga y el coste de mantenimiento es bajo. Con un sistema de control preciso, puede adaptarse a diferentes cargas y velocidades; puede transformar eficazmente la energía cinética y proporcionar una potencia de salida estable
Guía de rieles
Guía lineal cuadrada de Taiwán Hiwin
Para el eje x,y, importa Taiwán Guía de alta calidad.el raíl cuadrado puede soportar una alta presión de carga en cuatro direcciones, alta precisión de posicionamiento, coeficiente de fricción pequeño, puede mantener la precisión de caminar durante mucho tiempo, su capacidad de carga y de retención de precisión es más de 30 veces la del raíl guía circular, y se puede instalar un sistema de lubricación automático.
Cuerpo de la máquina
Soldadura de estructura de acero de servicio pesado de 10 mm de grosor, lecho de servicio pesado, tratamiento a prueba de óxido templado arenado, centro de fresado de cinco lados que perfora el orificio del cuerpo de la máquina, para garantizar la alta precisión.
